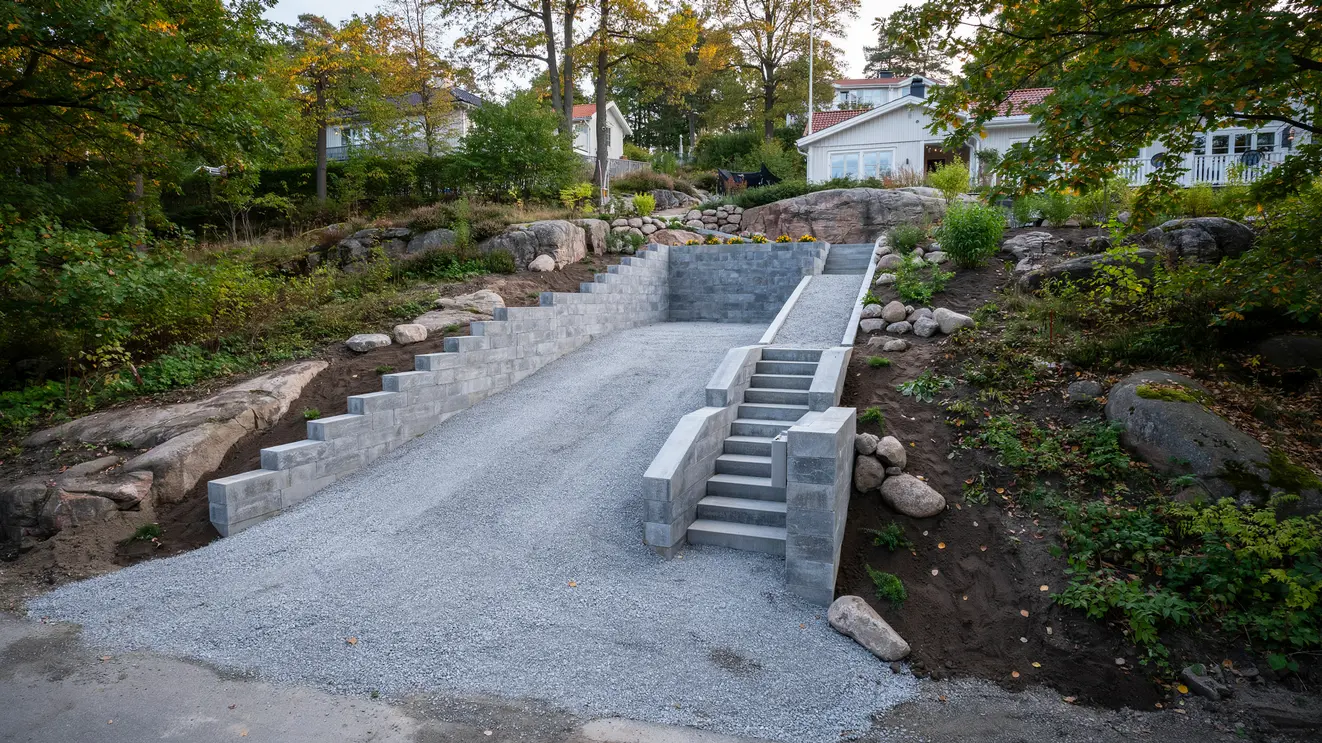

Stödmurar längs en sluttande garageuppfart kräver en tydlig samordning mellan schakt, grundläggning, dränering och färdiga markytor. I den här typen av arbete byggs murar på båda sidor av uppfarten, en trappa med sidomurar anläggs intill och uppfarten förses med ett korrekt uppbyggt grusunderlag som packas för att tåla belastning vid en villa i Sickla, Nacka.
Underlaget för denna beskrivning hämtas från en kundförfrågan om murar, trappa och grusad uppfart som har skickats vidare.
Stödmurar som följer uppfartens lutning
När en garageuppfart har fall eller stigning byggs stödmurarna stegvis så att höjden anpassas efter markens nivåskillnader. I det här upplägget avses en sammanlagd murarea på cirka 30 m², där den högsta delen når cirka 1,20 meter vid den lägsta delen av uppfarten och sedan trappas ned uppför sluttningen. Mursten i formatet 420 × 265 × 140 mm, som exempelvis Waxholm Normalsten Grå eller likvärdig stödmursten, sätts på ett underarbete som dimensioneras för murhöjd, jordtryck och belastning från intilliggande mark.
Schakt, fundament och armering
För att muren ska stå stabilt schaktas sträckningen ur till rätt nivå och bredd. Underlaget jämnas av och byggs upp med bärande material innan fundamentet anläggs. Där konstruktionen kräver det används armering i grundläggningen för att motverka sättningar och rörelser. Eftersom schaktmassorna enligt förfrågan sparas på fastigheten planeras arbetet så att massorna kan mellanlagras och sedan återanvändas vid återfyllning och justering av nivåer runt murar, trappa och uppfart.
Dränering bakom muren
Bakom en stödmur byggs ett dränerande skikt upp med markduk eller fiberduk och lämpligt dränerande material. Syftet är att skilja jord från dränerande lager och leda bort vatten så att trycket mot muren inte ökar i onödan. Vid högre murdelar kompletteras konstruktionen med geonät eller annan jordarmering enligt stentillverkarens rekommendationer och med hänsyn till aktuell murhöjd och markförhållanden. Muren avslutas med toppsten eller avtäckning längs hela ovankanten, vilket ger ett skyddat och sammanhållet avslut.
Trappa med betongsteg och sidomurar
Vid sidan av uppfarten anläggs en trappa med cirka 9–10 steg och en bredd på cirka 1 meter. Trappan utförs med betongsteg eller blocksteg och kräver samma omsorg i underarbetet som murarna intill. Varje steg sätts i rätt höjd och riktning så att stegdjup, steghöjd och linjering fungerar tillsammans med markens lutning och angränsande gångyta.
Stabil montering och sidostöd
Under trappan byggs ett bärande underlag upp och packas för att ge en stabil bas. Stegen förankras och stagas så att de inte rör sig över tid. På båda sidor anläggs sidomurar eller stödmurar som håller fyllningen på plats och ramar in trappan. Även här behövs grundläggning och dränering bakom murarna för att konstruktionen ska fungera långsiktigt tillsammans med omgivande mark.
Grusad garageuppfart och vattenränna
En uppfart på cirka 94 m² kräver en uppbyggnad som klarar återkommande trafik utan att ytan deformeras. Marken schaktas och formas till rätt nivåer innan bärlager läggs ut. Fiberduk används där det behövs för att skilja undergrunden från överbyggnaden. Därefter byggs uppfarten upp med bergkross eller motsvarande bärlager, till exempel 0–32, följt av ett finare lager överst. Varje lager packas eller vibreras så att ytan blir jämn och bärig som färdig grusad garageuppfart.
Avvattning framför garageport och dörr
Framför garageport och dörr placeras en cirka 4 meter lång vattenränna för att fånga upp ytvatten innan det rinner vidare över uppfarten. Rännan sätts i rätt höjd mot den färdiga grusnivån och ansluts till förberedd dränering där sådan redan finns framdragen under gruset. Här behöver höjdsättning, lutning och anslutningspunkt stämma med den övriga markuppbyggnaden så att vatten leds bort utan att skapa svackor eller löst material framför entrén.
Arbetets omfattning
Arbetet omfattar stödmurar längs garageuppfarten, trappa med sidomurar, vattenränna och en färdig grusad uppfart vid villa.
- ✓ Cirka 30 m² stödmur med toppsten och dränering
- ✓ Trappa med cirka 9–10 betongsteg, cirka 1 meter bred
- ✓ Cirka 4 meter vattenränna framför garageport och dörr
- ✓ Cirka 94 m² garageuppfart med uppbyggt grusunderlag
Material
Materialen anpassas till murhöjd, belastning och avvattning. I förfrågan anges en specificerad stödmursten eller likvärdigt alternativ samt grusuppbyggnad med bärlager och finare ytskikt.
| Material | Omfattning |
| Stödmursten 420 × 265 × 140 mm eller likvärdig | Cirka 30 m² mur |
| Toppsten eller avtäckning | Hela mursträckningen |
| Betongsteg eller blocksteg | Cirka 9–10 steg |
| Bergkross, bärlager och finare gruslager | Cirka 94 m² uppfart |
| Geonät, markduk och dränerande material | Anpassas på plats |
- 1
Utsättning och schakt
Murarnas läge, trappans sträckning, vattenrännans nivå och uppfartens färdiga höjder mäts in innan schaktning och grovformning utförs. Massor som ska återanvändas läggs upp så att de kan användas senare i arbetet.
- 2
Grundläggning, dränering och montering
Fundament, armering, dränerande lager, markduk och eventuell jordarmering utförs innan mursten, toppsten, trappsteg och sidomurar monteras. Vattenrännan sätts in där höjderna mot garageport, dörr och anslutande dränering stämmer.
- 3
Återfyllning och färdig grusyta
Bakom murarna återfylls konstruktionen med rätt material, uppfarten byggs upp lager för lager och ytorna packas till färdig nivå. Avslutningsvis justeras övergångar mellan murar, trappa, ränna och grusad körbana.
Planering av murar och grusuppfart
Liknande arbeten blir tydligare att bedöma när nivåskillnader, murhöjder och önskad färdig yta beskrivs redan från början. För stödmurar behöver underarbete, dränering och eventuell jordarmering samordnas med hur marken ska återfyllas. För en grusad uppfart behöver både bärlager och ytmaterial passa den tänkta användningen.
Det hjälper även att ange om trappa, sidomurar och avvattning ska ingå i samma entreprenad. Mått som cirka uppfartsyta, ungefärlig murhöjd och längd på vattenränna gör det lättare att beskriva arbetets omfattning. Om massor ska återanvändas på plats påverkar det också planeringen av schakt och mellanlagring.
- ✓ Ange cirka yta för uppfarten och om den ska lämnas som grus
- ✓ Beskriv murarnas ungefärliga höjd och om de trappas i nivå
- ✓ Nämn om trappa med blocksteg eller betongsteg ska byggas samtidigt
- ✓ Ta med information om vattenränna och befintlig dräneringsanslutning
- ✓ Skriv om schaktmassor ska sparas och återanvändas på fastigheten
